防爆等級如何劃分？
閱讀：1140發表時間：2022-12-10
防爆的基本原理
一、防爆定義
可能發生爆炸的環境（如：可燃性氣體，粉塵環境，煉油、石化廠，加油站、加氣站等)，爆炸性氣體環境大氣條件下，氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物，在該混合物中點燃后，燃燒將傳遍整個未燃混合物的環境(如：CH4,C2H2,C2H4,NH3,CO,C2H50H等防爆電氣設備)
防爆設備定義：在規定條件下不會引起周圍爆炸性環境點燃的電氣設備
二、防爆概念
1.爆炸必備條件
1)點燃源：在生產過程中大量使用電氣儀表，各種磨擦的電火花、機械磨
損火花、靜電火花、高溫等不可避免，尤其當儀表、電氣發生故障時。點燃源：包括明火、電氣火花、機械火花、靜電火花、高溫、化學反應、光能等
2)易爆物質：很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在爆炸性物質；化學工業中，約有80%以上的生產車間區域存在爆炸性物質。
爆炸性物質：能與氧氣（空氣）反應的物質，包括氣體、液體和固體。
氣體：氫氣，乙炔，甲烷等；液體：酒精，汽油等；固體：粉塵，纖維粉塵等
3)氧氣：空氣中的氧氣是無處不在的
客觀上很多工業現場滿足爆炸條件。當爆炸性物質與氧氣的混合濃度處于爆炸極限范圍內時，若存在爆炸源，將會發生爆炸。因此采取防爆就顯得很必要了。
三、防爆條件控制
防止爆炸的產生必從三個必要條件來考慮，限制了其中的一個必要條件，就限制了爆炸的產生。
在工業過程中，通常從下述三個方面著手對易燃易爆場合進行處理：
1.預防或最大限度地降低易燃物質泄漏的可能性：
2.不用或盡量少用易產生電火花的電器元件：
3.采取充氮?dú)庵惖姆椒ňS持惰性狀態。
四、危險場所區域分類
是對該地區實際存在危險可能性的量度，由此規定其可適用的防爆型式。國際電工委員會/歐洲電工委員會劃分的危險區域的等級分類
1)0區(Zone0):易爆氣體始終或長時間存在；連續地存在危險性大于1000小時/每年的區域；
2)1區(Zone1):易燃?xì)怏w在儀表的正當工作過程中有可能發生或存在：斷續地存在危險性10~1000小時/每年的區域；
3)2區(Zone2):一般情形下，不存在易燃?xì)怏w且即使偶爾發生，其存在時間亦很短；事故狀態下存在的危險性0.1~10小時/每年的區域；中國劃分的有效區域和以上相同。
五、防爆標志
將工廠或礦區的爆炸危險介質，按其引燃能量，最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。
防爆標志是指用于描述防爆電氣設備的防爆等級、溫度組別、防爆型式以及所適用區域的標識。而防爆電氣設備在有粉塵及易燃混合氣體的工作情況下，電機和電器設備絕對不能有電火花泄漏
防爆標志格式：防爆型式+設備類別（氣體組別）+溫度組別
防爆電氣設備分為兩類：I類為煤礦井下用電氣設備；II為除礦井以外的場所使用的電氣設備，依照最大試驗安全間隙（MESG）或最小點燃電流（MICR）來區分，II類電器設備又分為：IIA、IIB、IIC 三個類別。

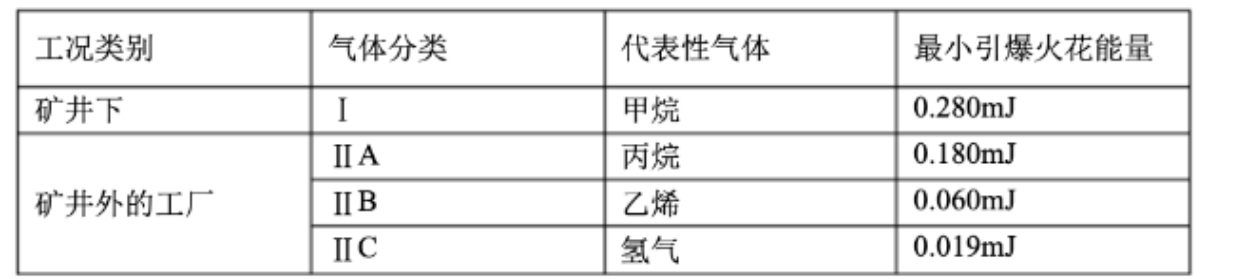

以上四個類別主要是根據不同工況下可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區將爆炸性氣體分此四個危險等級，具體區別如下表：

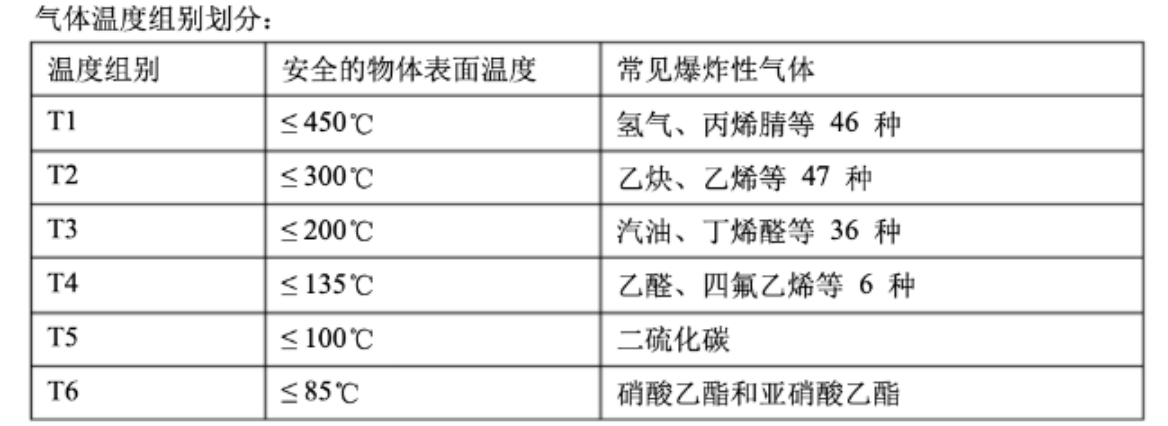

根據爆炸性氣體混合物按引燃溫度的差異，組別又分為T1、T2、T3、T4、T5、T6六種，引燃溫度用t（℃）表示。
針對不同的用途，防爆電氣的防爆型式有所不同，型式分主要包括為：
1、各種防爆型式的對應標準 ：
防爆型式 | 在英國允許使用的場所 | 中國標準 GB3836 | 防爆型式 符 號 | IEC標準 79- | CENELEC標準 EN50 |
增安型 | 1或2 | 3 | e | 7 | 019 |
本質安全型 | 0，1或2 | 4 | ia或ib | 11 | 020（設備） |
隔爆型 | d | 2 | d | 1 | 018 |
特殊型 | s | 無 | s | 無 | 無 |
2、爆炸危險場所用電氣設備防爆類型選型表
爆炸危險區域 | 適用的防護型式 電氣設備類型 | 符 號 |
0區 | 1、本質安全型（ia級） | ia |
2、其他特別為0區設計的電氣設備（特殊型） | s | |
1區 | 1、適用于0區的防護類型 | |
2、隔爆型 | d | |
3、增安型 | 3 | |
4、本質安全型 | ib | |
5、充油型 | o | |
6、正壓型 | p | |
7、充砂型 | q | |
2區 | 1、適用于0區或1區的防護類型 | |
2、無火花型 | n |
防爆方法對危險場所的適用性：
序號 防爆型式 代號 國家標準 防爆措施 適用區域
1 隔爆型 d GB3836.2 隔離存在的點火源 Zone1,Zone2
2 增安型 e GB3836.3 設法防止產生點火源 Zone1,Zone2
3 本安型 ia GB3836.4 限制點火源的能量 Zone0-2
本安型 ib GB3836.4 限制點火源的能量 Zone1,Zone2
4 正壓型 p GB3836.5 危險物質與點火源隔開 Zone1,Zone2
5 充油型 o GB3836.6 危險物質與點火源隔開 Zone1,Zone2
6 充砂型 q GB3836.7 危險物質與點火源隔開 Zone1,Zone2
7 無火花型 n GB3836.8 設法防止產生點火源 Zone2
8 澆封型 m GB3836.9 設法防止產生點火源 Zone1,Zone2
9 氣密型 h GB3836.10 設法防止產生點火源 Zone1,Zone2
